Інструкція по підбору та монтажу димоходів
Всі димоходи необхідно збирати по стоку конденсату. Тільки одностінний димохід на горизонтальній ділянці збирається за ходом димових газів.

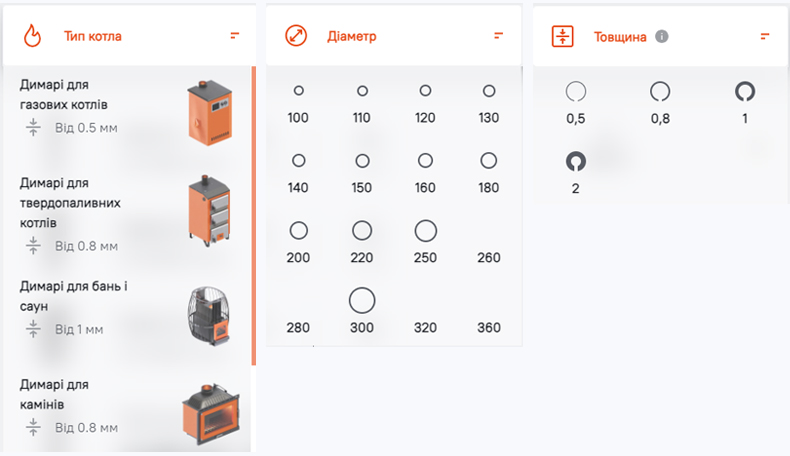

Спочатку виберіть тип котла, а потім підберіть діаметр димоходу і товщину внутрішньої труби (рис.1). Для цього можна виміряти діаметр димоходного патрубка вашої печі або котла.
Якщо це газовий котел, можна обмежитися товщиною 0,5 мм. Якщо ж це твердопаливний котел, піч або будь-який теплогенератор з вихідними газами понад 150°С, потрібно вибирати елементи з товщиною внутрішньої стінки від 0,8 мм до 1 мм.

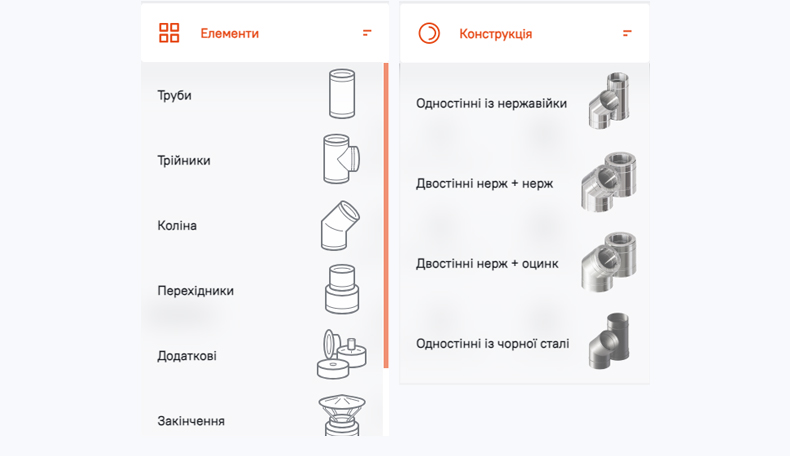

Оптимальна конструкція димоходу (рис. 2) — це нержавіюча труба в нержавіючому кожусі. Але навіть при виборі оцинкованого кожуха ви отримаєте естетичний і герметичний елемент завдяки лазерному зварному шву. Щоб перейти від печі або котла до труби, використовується перехідник.
Як тільки ви визначилися з типом конструкції вашого димоходу, необхідно вибрати його основні елементи в фільтрі елементи (рис. 2).
При з'єднанні елементів димоходу рекомендуємо використовувати герметик. Для виведення димоходу на вулицю або в шахту, крім труб, застосовуються коліна 45° або 90°. Є два варіанти встановлення димоходу: на фундамент або на кронштейн, який, своєю чергою, кріпиться на стіну або металоконструкцію. Залежно від обраного варіанту використовується підлогова або настінна підставка. На підставку встановлюється ревізійний елемент для обслуговування і перевірки димоходу.
Чистку необхідно проводити регулярно, кілька разів за сезон, щоб уникнути займання сажі або блокування димоходу сажею. Хомути, скоби і кронштейни встановлюються для додаткової фіксації елементів між собою. Вони забезпечують необхідну вертикальну і горизонтальну цілісність системи видалення диму.
На ревізію встановлюється трійник для з'єднання горизонтальних і вертикальних ділянок димоходу. На трійник встановлюються труби до досягнення необхідної висоти димоходу. Необхідна висота вказана в паспорті теплогенератора, але не менше 5 м і не нижче ніж 50 см над дахом.
Мінімізація загальної маси системи і кількості елементів досягається завдяки з'єднанню на 55 мм. Кожні 5 м встановлюється розвантажувальна платформа. Вона кріпиться на кронштейни, як і настінна підставка. Хомут настінний встановлюється між розвантажувальними платформами для центрування елементів і протидії боковим навантаженням.
На верхівку димоходу обов'язково встановлюємо конус, щоб закрити утеплювач від опадів і за необхідності будь-яке закінчення: грибок, флюгер, іскрогасник, дефлектор.
Все готово! Приємного використання і затишку вашому дому!
